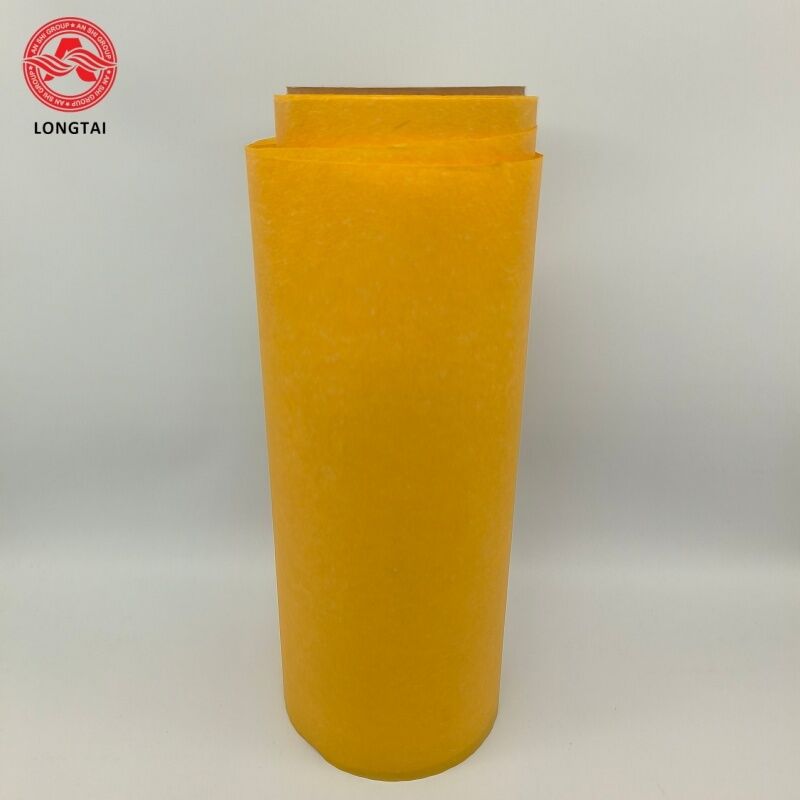

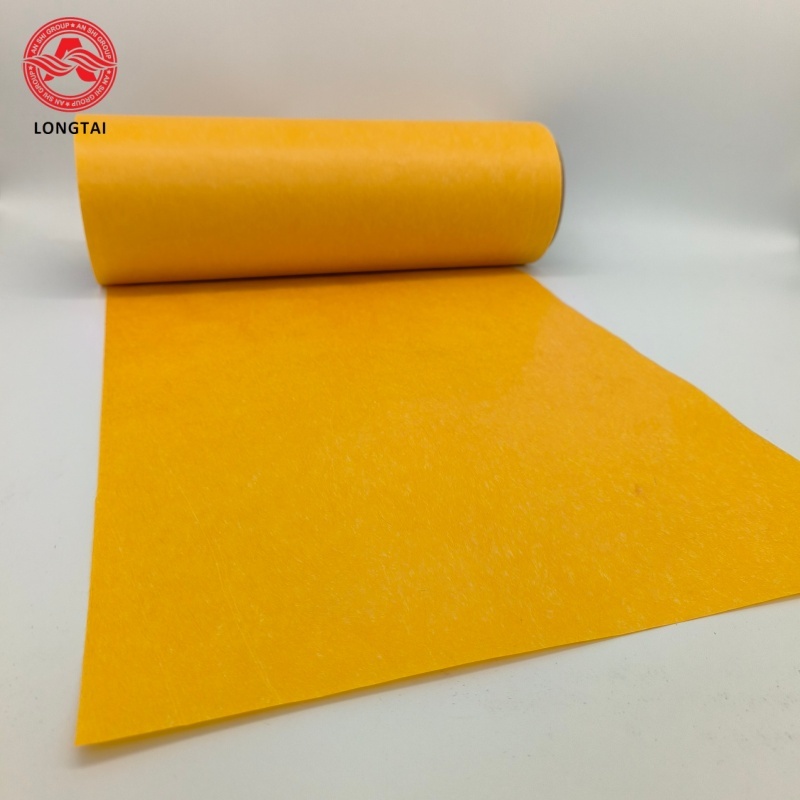

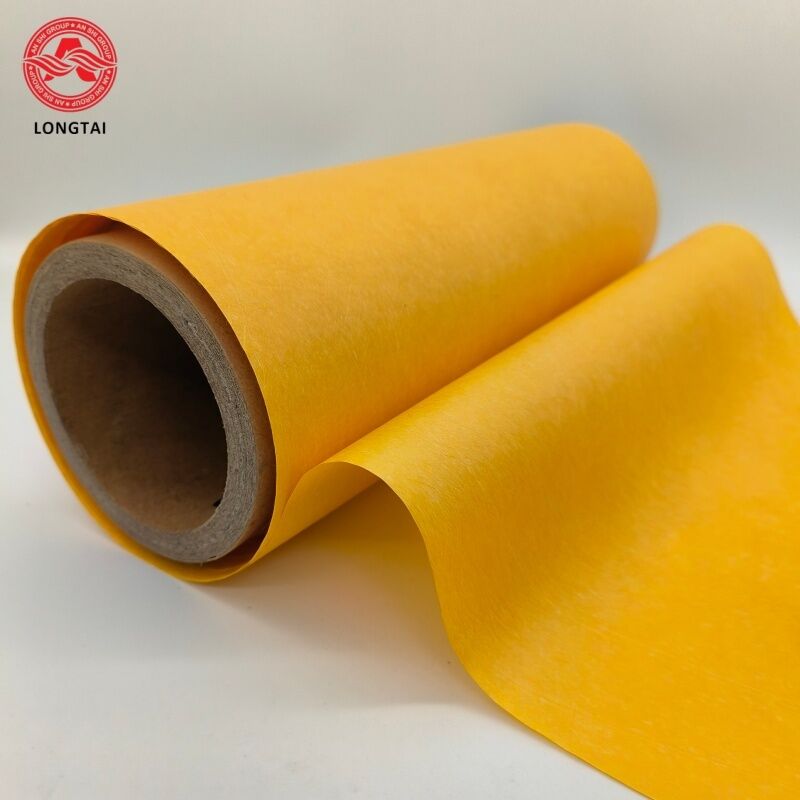

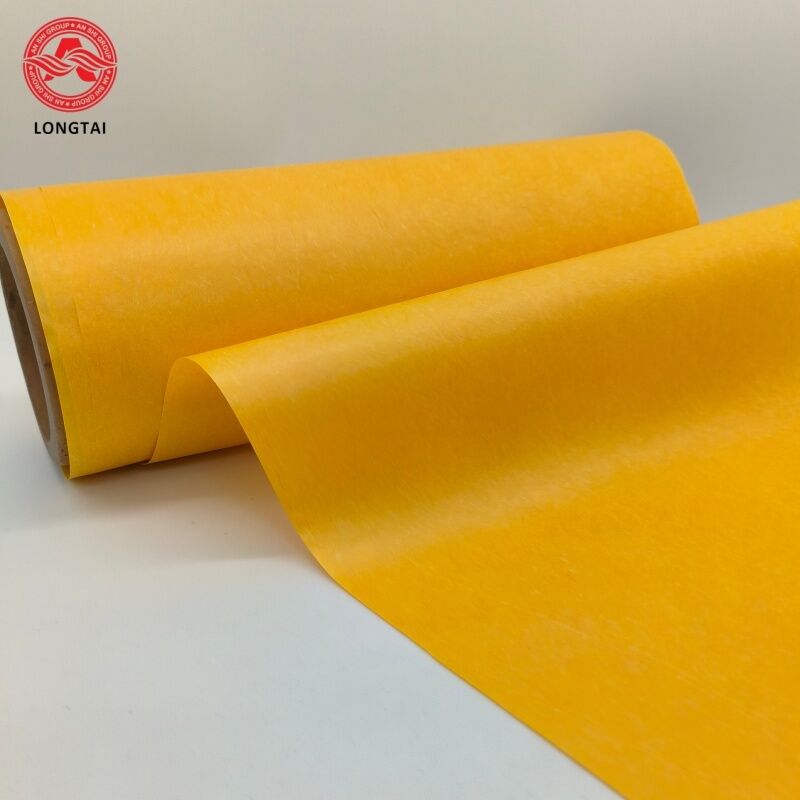

کاغذ پلی آمید مقاوم به حرارت 280 درجه سانتیگراد، عایق بین فاز و بین دور قابل اعتماد برای موتور استاتور

این کاغذ عایق پلی آمید با عملکرد بالا به طور خاص برای عایق بندی پیچ و تاب از نوع خشک و ترانسفورماتورهای دمای بالا غوطه ور شده در روغن ساخته شده است.از کار مداوم طولانی مدت در 210°C تا 280°C پشتیبانی می کند، که به مراتب از حد مقاومت حرارتی مواد عایق بندی کلاسیک کلاس H (180°C) ، طبقه بندی شده به عنوان زیربنای عایق بندی کلاس C بسیار مقاوم در برابر گرما، فراتر می رود.

با استفاده از فن آوری ساخت فیبر پلی آمید با پاکیزه ی بالا، عایق الکتریکی برتر، قدرت مکانیکی و ثبات حرارتی را در خود جای داده است.از نقص های کاغذ آرامید سنتی مانند کاهش دی الکتریک جلوگیری می کند.، انقباض ابعاد و مقاومت ضعیف روغن در دمای بالا، کاملا با نیازهای عایق بندی مناطق نقطه گرم در ترانسفورماتورهای قدرت پیشرفته مطابقت دارد.

• محدوده ضخامت: 0.06mm ~ 0.3mm، عرض برش سفارشی در دسترس است
• قدرت دی الکتریک: ≥15kV، عملکرد عایق بندی پایدار در دمای بالا مداوم
• خواص مکانیکی: مقاومت کششی طولی ≥160MPa، مقاومت پارگی >4kN/m، انعطاف پذیر برای پیچاندن خودکار بدون ترک
• مقاومت حرارتی: دمای کار طولانی مدت 210°C~280°C، بدون نرم شدن، انقباض یا فروریزاسیون سمی تحت گرما شدید مداوم
• مقاومت شیمیایی: بی اثر در برابر روغن عایق کننده ترانسفورماتور، تزریق لاک، حلال های اسیدی و قلیایی، بدون پودر شدن یا تخریب پس از غوطه ور شدن طولانی مدت

• مقاومت گرما فوق العاده بالا: عملکرد پایدار طولانی مدت در ۲۱۰ تا ۲۸۰ درجه سانتیگراد، مقاوم در برابر ضربه گرم شدن فوری در هنگام اضافه بار ترانسفورم، افزایش عمر تجهیزات
• عملکرد دی الکتریک قابل اعتماد: کاهش اندک ولتاژ خرابی تحت دمای بالا، فرکانس بالا و غوطه ور شدن روغن، محدود کردن انباشت بار فضایی و تخلیه جزئی
• مقاومت مکانیکی فوق العاده: مقاومت کششی و پارگی بالا، انعطاف پذیری خوب برای پیچیده شدن کویل و پوشش بین لایه بدون آسیب
• کوچک شدن حرارتی: ابعاد پایدار در محدوده وسیع دما، بدون تغییر شکل پس از کار طولانی مدت در دمای بالا برای حفظ ساختار عایق پیچ
• مهار کننده شعله و سازگار با محیط زیست: خود خاموش، بدون هالوجن و صفر انتشار گازهای مضر در دمای بالا، مطابق با استانداردهای ایمنی آتش برای ترانسفورماتورهای خشک

کاغذ عایق بندی پلی آمید به عنوان عایق انعطاف پذیر پوشش داخلی، عایق بین دور و جدا کننده بین فاز برای استاتورها عمل می کند.

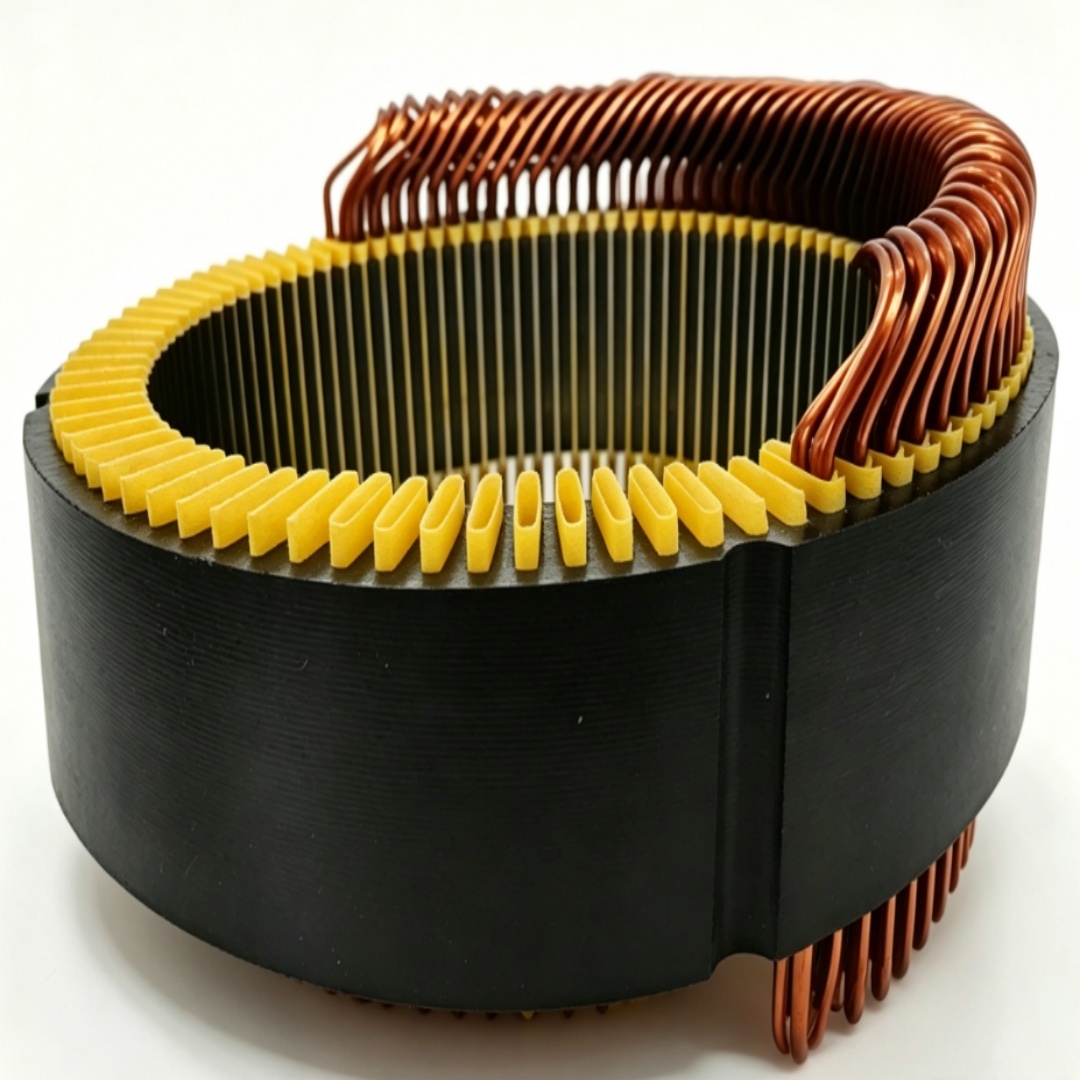

این به عنوان عایق اصلی زمین بین هادی های پیچ و تاب و هسته استاتور عمل می کند (بخش عایق سفید قالب بندی شده نشان داده شده در استاتور سیم صاف موی شما).

1. عایق بندی سوراخ (تطبيق هسته ای)

   بین دیواره داخلی هسته استاتور فولاد سیلیکون و پیچ های مس پوشانده شده است، که لایه کشی هسته رسانا را از لوله های پیچ برای جلوگیری از شارژ قطع زمین به صورت الکتریکی جدا می کند.خاصیت انعطاف پذیر آن اجازه می دهد تا مطابقت کامل به محور نامنظم از اسلات استاتور، که باعث می شود آن را یک ماده ضروری برای موتورهای سیم صاف hairpin.

2. عایق بین فاز

   بین پیچ های مس سه فاز قرار داده شده است تا از تماس میان هادی های فاز های مختلف الکتریکی جلوگیری شود.

3. بالش پایینی

   فرش انعطاف پذیر قرار داده شده در پایین لوله های بالا برای جذب ارتعاش و جلوگیری از لبه های تیز سیم مس از خراش و آسیب دیدن فیلم عایق ترش سیم.

عملکرد اصلی: موانع عایق ساز انعطاف پذیر برای جدا کردن مدارهای رسانا، برای حفره های تنگ و خم پذیر طراحی شده است.
